4 мм двойные проволочные зажимы для деревянных ящиков - Выбор по чертежу и соединению

500 штук

MOQ

USD 0.28-0.45/piece

цена

Характеристики Галерея Характер продукции Спросите цитату

Характеристики

Размеры чертежа/диаметр проволоки: 116 х 89 мм / 4 мм

Выделить:

4-мм двойные проволочные зажимы для ящиков

проволочные зажимы для деревянных ящиков с соединением

зажимы для ящиков по чертежу

Основная информация

Место происхождения: Китай

Фирменное наименование: ORIENS

Оплата и доставка Условия

Галерея

4 мм двойные проволочные зажимы для деревянных ящиков - Выбор по чертежу и соединению

Характер продукции

Руководство по продукту зажимов для ящиков с двойной проволокой

Сравните размеры зажимов, чертежи и выбор панели перед выбором зажима для ящика с двойной проволокой.

Просмотреть руководство по продукту зажимов для ящиков с двойной проволокой →

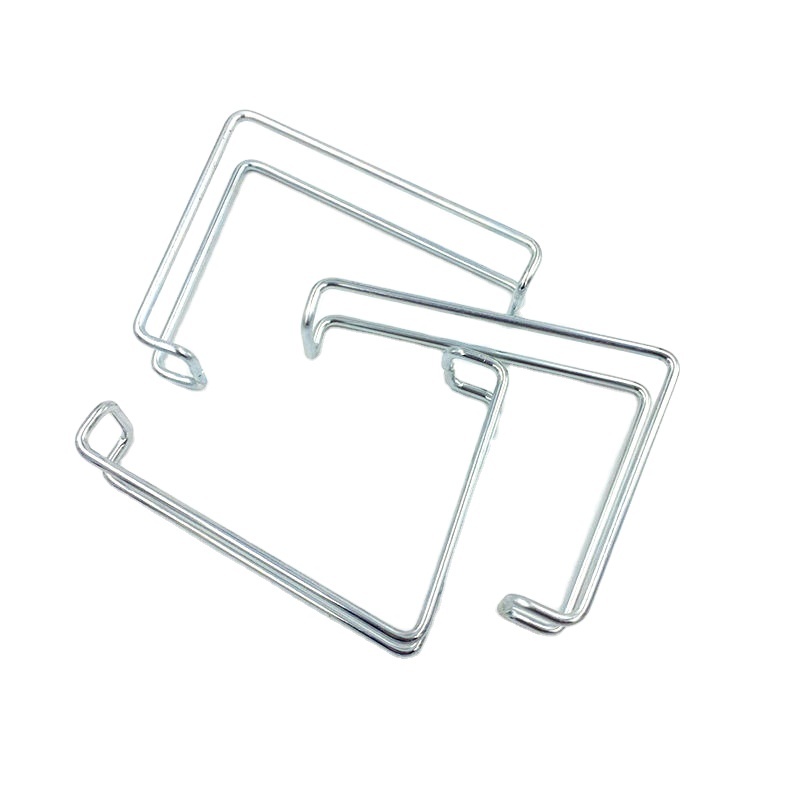

Зажимы для деревянных ящиков с двойной проволокой 4 мм - Чертеж и выбор соединения

Для инженерно-ориентированных закупок полным чертеж является отправной точкой. Этот зажим для деревянных ящиков с двойной проволокой ORIENS идентифицируется по поставляемым размерам профиля 116 x 89 мм и диаметру проволоки 4 мм. Используйте чертеж для обсуждения посадки, а не рассматривайте фотографию как спецификацию размеров.

Прочитать размеры по признакам

Информация о чертеже	Как использовать
116 мм и 89 мм	Сравните размеры в контрольных точках, показанных на чертеже
Диаметр проволоки 4 мм	Определите круглую секцию проволоки; не описывайте ее как толщину листа
Сформированные захватывающие концы	Сравните их ориентацию с поверхностями зацепления ящика
Локальные размеры и изгибы	Просмотрите полный профиль, а не подставляйте предполагаемую толщину панели

Разделяйте размеры зажима и размеры дерева

Толщина деревянной панели, ширина планки, толщина планки и расположение углов относятся к чертежу ящика. Они не устанавливаются автоматически по габаритным размерам зажима. Отправьте оба чертежа вместе, чтобы можно было проверить интерфейсы.

Практическая последовательность проверки чертежей

Определите требуемый чертеж зажима и ревизию.
Проверьте, что миллиметровые и дюймовые обозначения описывают одну и ту же особенность.
Сравните диаметр проволоки и геометрию захватывающего конца с эталонным образцом.
Покажите предполагаемое положение установки на деревянном соединении.
Согласуйте точки проверки и приемки образца перед утверждением производственной спецификации.

Если ваш существующий эскиз использует другие контрольные точки, объясните, где начинается и заканчивается каждое измерение. Различные цифры на двух эскизах сами по себе не доказывают, что они представляют разные модели зажимов.

Отправьте полный технический запрос

Включите чертеж, детали соединения, требуемый материал и отделку, количество и место назначения. Минимальное количество заказа составляет 500 штук. Никакие допуски, диапазон толщины панели или номинальная нагрузка не должны подразумеваться из этого списка.

Электронная почта sales@oriensmetal.com. См. основную спецификацию 116 x 89 мм и другие конструкции зажимов для ящиков.

Чертеж зажима с размерами
